SAE 100 R2 AT DIN EN 853 2SN

المنتجات

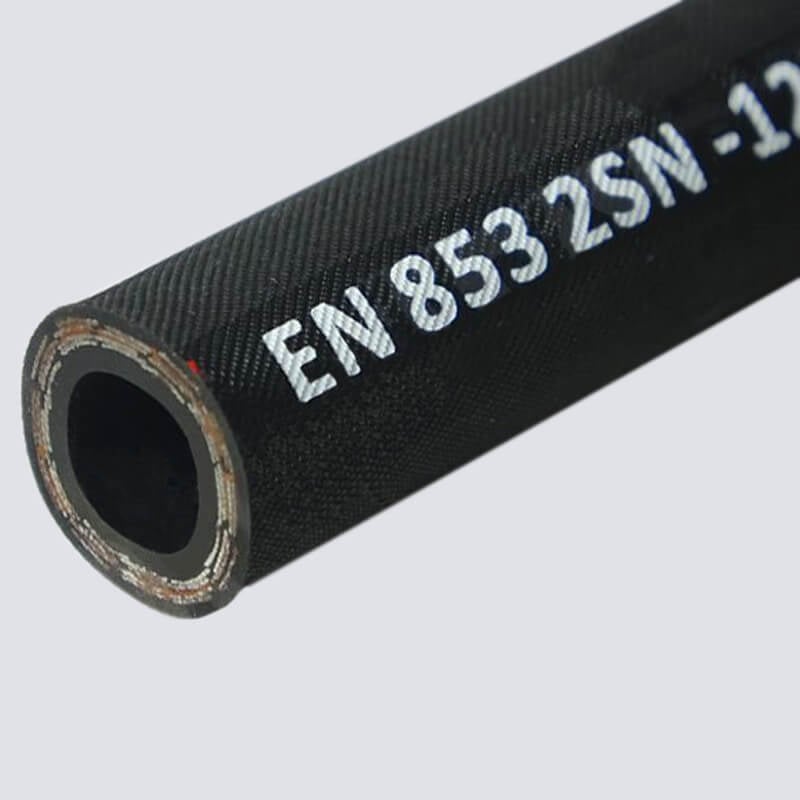

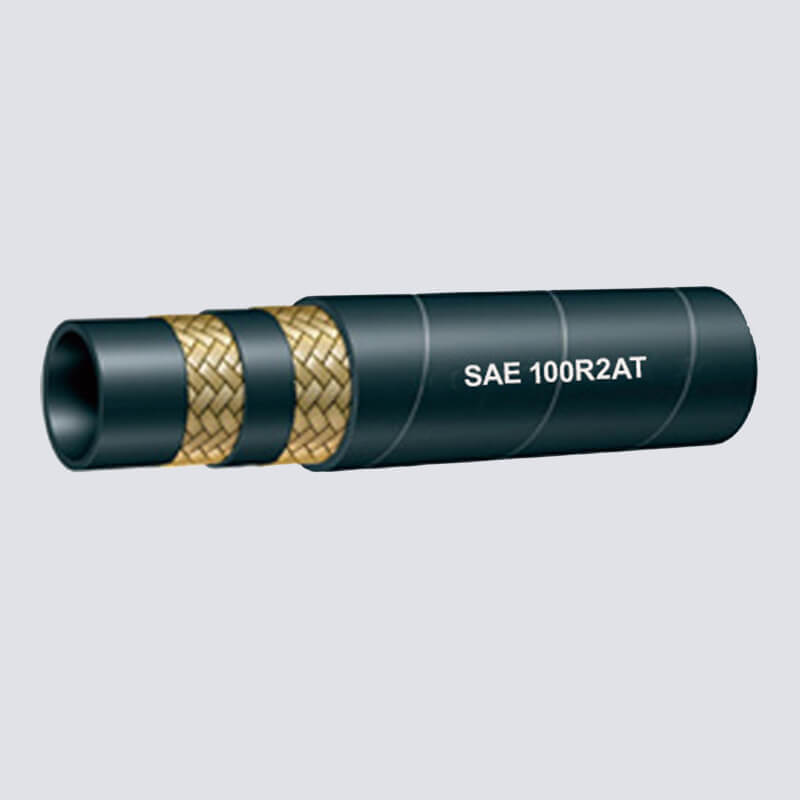

خرطوم مطاطي حسب معيار SAE 100 R2 AT DIN EN 853 2SN

  • المعلمة
  • سير العملية
  • المنتجات ذات الصلة
  • استفسار
المعلمة

الحبل الداخلي: مطاط صناعي، معصور كقطعة واحدة بدون مفاصل، بسماكة موحدة.

غطاء: مطاط صناعي مضاد للتآكل، مقاوم للزيوت والوقود والحالات الجوية.

التعزيز: حلزون من سلك الصلب مرتين

ضغط العمل: 80بار-415بار/1160باي-6017باي

وقت النبض: ≥200000 مرة

درجة حرارة التشغيل: من -40 إلى +100℃ (متقطع عند 120℃)، من -40 إلى +70℃ للسوائل القائمة على الماء، من 0 إلى +70℃ هواء ساخن، التشغيل المستمر في درجات الحرارة المتطرفة سيقلل من عمر الحبال.

السائل الموصى به: زيوت معدنية وبيولوجية، Glycol-مائي الأساس، ماء، مواد التشحيم.

نوع الاتصال: 1. فرولة: من نوع DPF4T بدون تقطيع؛ 2. إدراج: DPX4XX (X: يمكن الاختيار).

مقاومة اللهب: موافق عليه من قبل US MSHA و CHN MA



المواصفات:

DN

قطر الحبل الداخلي قطر السلك الخارجي قطر الحبل الخارجي ضغط العمل الضغط الانفجاري الحد الأدنى لنصف قطر الانحناء الوزن

الطول

DN مم بوصة

مم

مم

مبا

psi

مبا

psi

مم

كغ/م

الأمتار

5

-03 4.8 3/16 11.1 13.4 41.4 6000

160

23720

89

0.32

50/100

6

-04 6.4 1/4 12.7 15.0 40.0 5800 160 22840

102

0.36

50/100

8

-05 7.9 5/16 14.3 16.6 36.0 5250 140 20000

114

0.45

50/100

10

-06 9.5 3/8 16.7 19.0 33.1 4800 132 18840

127

0.54

50/100

13

-08 12.7 1/2 19.8 22.2 27.6 4000 110 15720

178

0.68

50/100

16

-10 15.9 5/8 23 25.4 25.0 3630 100 14280

203

0.80

50/100

19

-12 19.0 3/4 27 29.3 21.5 3120 85 12280

241

0.94

50/100

25

-16 25.4 1 34.9 38.0 16.5 2400 65 9420

305

1.35

50/100

32

-20 31.8 1 1/4 44.5 48.3 12.5 1820 50 7174

419

2.15

20 إلى 40

38

-24 38.1 1 1/2 50.8 54.6 9.0 1310 36 5140

508

2.65

20 إلى 40

51

-32 50.8 2 63.5 67.3 8.0 1160 32 4560

635

3.42

20 إلى 40

سير العملية

1 .حبيبات

2 .لف على بطانة الحقل

3. تشكيل خارجي

4 .تبريد بالماء

5. سحب وطباعة

6 .لف وقطع

7. التغليف

8. التخزين
